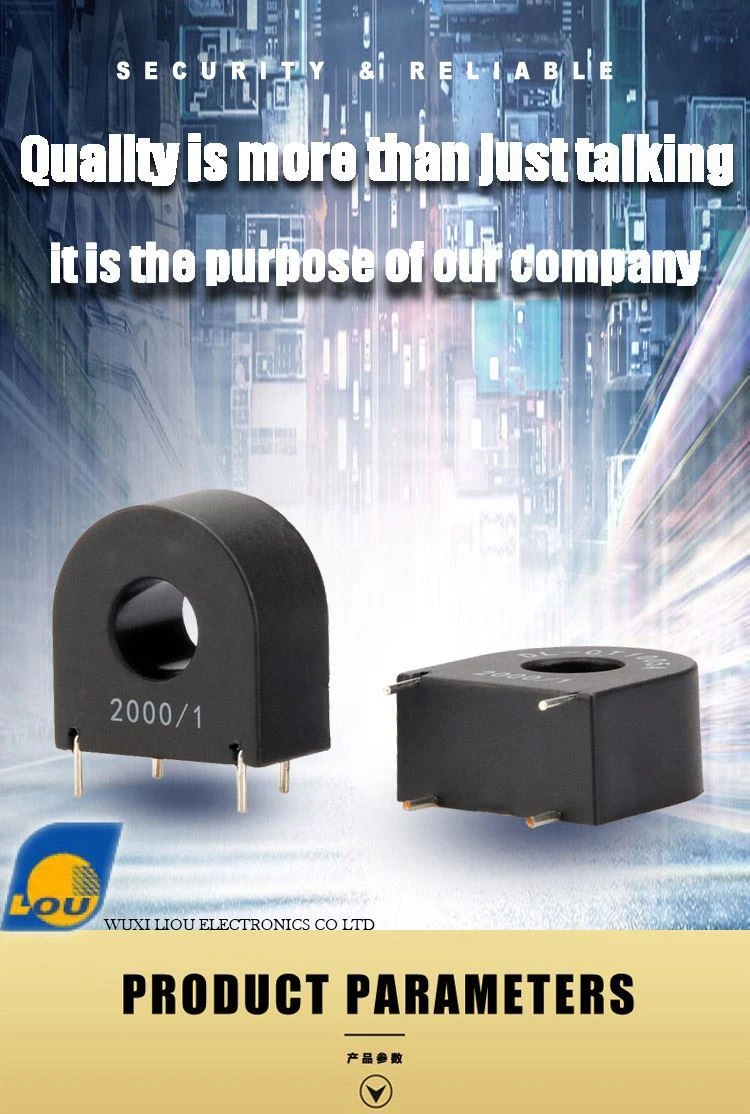

مصغرة PCB جبل محول الحالي
¨ 20-1000 هرتز ، أحادي الطور ، مستشعر التيار المتردد
¨ المدى الديناميكي من 20 إلى 200 أمبير
¨ معامل درجة حرارة منخفض للغاية
¨ يفي بنظام العزل الحراري UL class B (130ºC)
¨ يلتقي UL 94V-0
¨ مقاومة عزل التيار المتردد: 4KV لمدة 60 ثانية
- مقدمة المنتج
وصف
¨ 20-1000 هرتز ، أحادي الطور ، مستشعر التيار المتردد
¨ المدى الديناميكي من 20 إلى 200 أمبير
¨ معامل درجة حرارة منخفض للغاية
¨ يفي بنظام العزل الحراري UL class B (130ºC)
¨ يلتقي UL 94V-0
¨ مقاومة عزل التيار المتردد: 4KV لمدة 60 ثانية

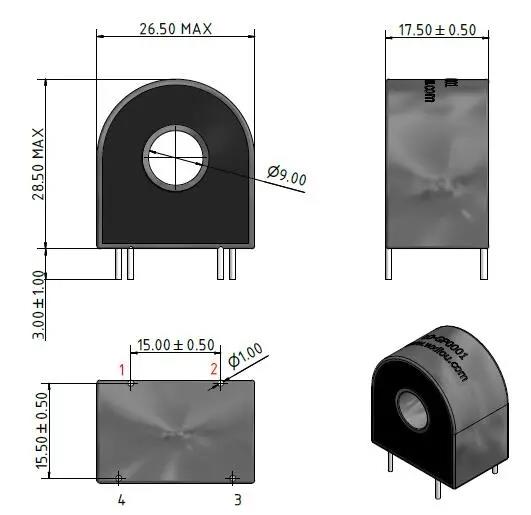

المواصفات الميكانيكية
تطبيق
• عداد كهرباء رقمي
• تسجيل
• مراقبة الطاقة
• إدارة الطاقة
• مراقبة الطاقة البديلة
المواصفات الكهربائية عند 25 درجة مئوية (60 هرتز) | ||||||||
رقم الموديل | يتحول الحصة | الأشعة تحت الحمراء 4 | VmaxRMS5 | Te6 (نوع) | صحة | DCR | وزن | تكرر |
أمبير | V | @ 100٪ تحميل | أوم | (g) | (هرتز) | |||
LO-GP0001 | 1:1000 | 20 | 7.0 | 1023 | 3 | 24 | 20-1000 | |
LO-GP0002 | 1:2000 | 50 | 13.7 | 2046 | 3 | 106 | 20-1000 | |
LO-GP0003 | 1:1000 | 50 | 11.6 | 1016 | 3 | 35 | 20-1000 | |
LO-GP0004 | 1:1500 | 75 | 15.5 | 1520 | 3 | 80 | 20-1000 | |
LO-GP0005 | 1:1000 | 100 | 16.5 | 1021 | 3 | 22 | 20-1000 | |
LO-GP0006 | 1:2000 | 200 | 31.0 | 2037 | 3 | 73 | 20-1000 | |
ملحوظة
الحد الأقصى لالتقييمات المطلقة | |
تشغيل نطاق درجة حرارة الهواء الحر | -40 درجة مئوية حتى 85 درجة مئوية |
مدى درجة حرارة التخزين | -40 درجة مئوية إلى 100 درجة مئوية |

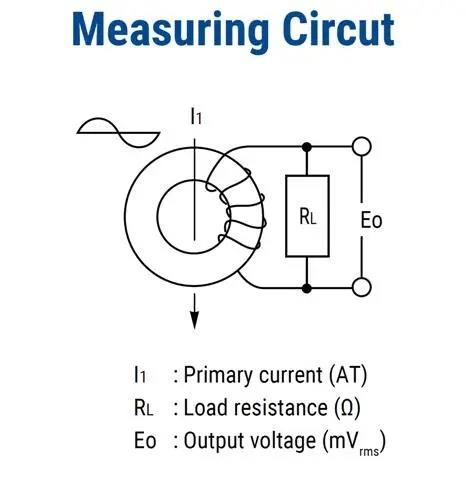

1. يتناسب جهد الخرج مع مشتق (di / dt) لتيار الإدخال بناءً على مبدأ Rogowski Coil.
2 - يُفترض أن جميع التيار والفولتية هي أشكال موجية جيبية عند Fr ، وهو التردد المقنن الثابت بالهرتز ، ويقاس بقيمة RMS.
3 فئة الدقة وفقًا لـ IEC60044-1 الجدول 11.
4.Ir=الحد الأقصى لتيار الإدخال المراد استشعاره خطيًا
5.VmaxRMS=أقصى جهد (تشبع) CT سوف يتطور
6.Te=نسبة الدورات الفعالة بما في ذلك الخسائر
معلومات عن الجنود | |
درجة حرارة لحام موجة الذروة | 300 درجة مئوية لمدة 10 ثوان |
دبوس النهاية | تين |
دفع
1. نحن نقبل ويسترن يونيون و T / T
إيداع 2.30٪ و 70٪ قبل الشحن
3. لا تحصيل المدفوعات. لا يمكننا تسليم البضائع إلا بعد الحصول على السداد الكامل.
شحن
1. يتم شحن المنتجات عبر UPS / DHL / EMS / HK EMS / FedEx / TNT وهلم جرا يعبر عن (من الباب إلى الباب).
2. نحن نقدم خدمة إسقاط الشحن.
تسليم 3.5 أيام عند استلام الدفع إذا كانت الكمية أقل من 1000 قطعة ولم تكن منتجات مخصصة.
4. من أجل ضمان حصولك على ضريبة طلبك معفاة من الضرائب عند الاستيراد ، نعلن قيمة أقل.
5. الشحن عن طريق EMS. يو بي إس. عادةً ما تستغرق FedEx و TNT express من 3 إلى 7 أيام اعتمادًا على بلد الوجهة.
