ما هو تردد الرنين الذاتي للمحول المستوي؟

مرحبًا يا من هناك! كمورد للمحولات المستوية، غالبًا ما يتم سؤالي عن الجوانب الفنية المختلفة لهذه الأجهزة الأنيقة. أحد الأسئلة التي تطرح بشكل متكرر هو: "ما هو تردد الرنين الذاتي للمحولات المستوية؟" دعونا نتعمق في الأمر ونفصله.

فهم المحولات المستوية

أول الأشياء أولاً، دعونا نتعرف بإيجاز على ماهية المحولات المستوية. على عكس المحولات التقليدية التي تستخدم ملفات ملفوفة على القلب، تستخدم المحولات المستوية تقنية لوحة الدوائر المطبوعة (PCB). وهذا يعني أن اللفات محفورة مباشرة على طبقات ثنائي الفينيل متعدد الكلور. النتيجة؟ محول أكثر إحكاما وخفيف الوزن وفعال، وهو رائع لمجموعة كاملة من التطبيقات مثل مصادر الطاقة والمحولات والدوائر عالية التردد.

ما هو تردد الرنين الذاتي؟

تردد الرنين الذاتي للمحول المستوي هو التردد الذي عنده تقوم المحاثة والسعة داخل المحول بإنشاء دائرة رنين. بعبارات أبسط، هو التردد الذي يتم فيه تبادل الطاقة الكهربائية المخزنة في المجال المغناطيسي للمحرِّض (الملفات) والطاقة الكهربائية المخزنة في المجال الكهربائي للمكثف (السعة الطفيلية بين الملفات) ذهابًا وإيابًا بأقصى قدر من الكفاءة.

عندما يعمل المحول المستوي بتردد الرنين الذاتي الخاص به، فقد يؤدي ذلك إلى بعض التأثيرات المثيرة للاهتمام. على سبيل المثال، يمكن أن تتغير مقاومة المحول بشكل كبير. عند الرنين، تكون الممانعة عند الحد الأدنى، مما يعني أن المحول يمكنه نقل الطاقة بسهولة أكبر. ومع ذلك، إذا اقترب تردد التشغيل كثيرًا من تردد الرنين الذاتي، فقد يتسبب ذلك أيضًا في حدوث مشكلات مثل ارتفاع الجهد الزائد وزيادة الخسائر.

العوامل المؤثرة على تردد الرنين الذاتي

هناك العديد من العوامل التي يمكن أن تؤثر على تردد الرنين الذاتي للمحول المستوي.

1. هندسة اللف

تلعب الطريقة التي يتم بها ترتيب اللفات على PCB دورًا كبيرًا. يؤثر عدد اللفات، والتباعد بين اللفات، وتكديس الطبقة، على قيم الحث والسعة. على سبيل المثال، إذا كانت اللفات قريبة من بعضها البعض، فإن السعة الطفيلية بينهما ستزداد. وهذا بدوره سيؤدي إلى خفض تردد الرنين الذاتي.

2. المواد الأساسية

المادة الأساسية للمحول المستوي مهمة أيضًا. المواد الأساسية المختلفة لها خصائص مغناطيسية مختلفة، والتي يمكن أن تؤثر على الحث. ستؤدي النواة ذات النفاذية العالية إلى زيادة الحث، مما قد يؤدي إلى تحويل تردد الرنين الذاتي إلى قيمة أقل.

3. السعة الطفيلية

كما ذكرنا سابقاً، فإن السعة الطفيلية هي عامل رئيسي. يمكن أن تأتي من مصادر مختلفة، مثل السعة بين اللفات المتجاورة، بين الطبقات المختلفة لثنائي الفينيل متعدد الكلور، وبين اللفات والقلب. غالبًا ما يكون تقليل السعة الطفيلية هدفًا في تصميم المحولات المستوية لزيادة تردد الرنين الذاتي.

قياس تردد الرنين الذاتي

إذًا، كيف يمكنك قياس تردد الرنين الذاتي لمحول مستو؟ إحدى الطرق الشائعة هي استخدام محلل الشبكة. يمكن لهذا الجهاز قياس مقاومة المحول عبر مجموعة من الترددات. من خلال البحث عن التردد الذي تكون عنده المعاوقة عند الحد الأدنى، يمكنك تحديد تردد الرنين الذاتي.

هناك طريقة أخرى وهي استخدام إعداد اختبار الرنين LC البسيط. يمكنك توصيل المحول بمولد إشارة التردد المتغير ومقاوم التحميل. بعد ذلك، من خلال ضبط تردد مولد الإشارة وقياس الجهد عبر مقاومة الحمل، يمكنك العثور على التردد الذي يكون عنده الجهد عند الحد الأقصى، والذي يتوافق مع تردد الرنين الذاتي.

الأهمية في التطبيقات

يعد فهم تردد الرنين الذاتي للمحولات المستوية أمرًا بالغ الأهمية في العديد من التطبيقات. على سبيل المثال، في إمدادات الطاقة عالية التردد، فإن تشغيل المحول بالقرب من تردد الرنين الذاتي الخاص به يمكن أن يحسن الكفاءة. ومع ذلك، فإنه يتطلب أيضًا تصميمًا وتحكمًا دقيقين لتجنب مشكلات مثل ارتفاع درجة الحرارة وفشل المكونات.

في أنظمة الاتصالات، يمكن أن يؤثر تردد الرنين الذاتي على أداء المحول من حيث نقل الإشارة وترشيحها. من خلال تصميم المحول بتردد رنين ذاتي محدد، يمكنك تحسين أدائه لنطاق تردد معين.

مجموعة منتجاتنا

في شركتنا، نقدم مجموعة واسعة من المحولات المستوية لتلبية الاحتياجات المختلفة. على سبيل المثال،UYF26 16KV محول الجهد العالي التردد العاليتم تصميمه لتطبيقات الجهد العالي والتردد العالي. لقد تم تصميمه بعناية ليكون لديه تردد رنين ذاتي مناسب للاستخدام المقصود.

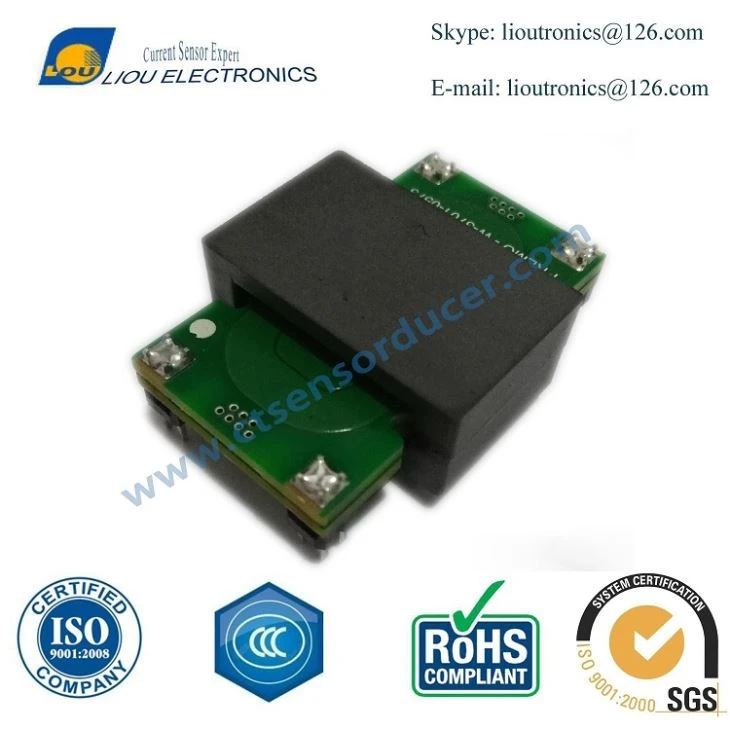

منتج رائع آخر هومحول مستو 28.2 فولت لو - Plt8088 - 008. يعد هذا المحول مثاليًا لتطبيقات الجهد المنخفض حيث يكون الحجم والكفاءة مهمًا. لقد قمنا بتحسين تصميمه لضمان تردد رنين ذاتي ثابت ضمن نطاق التشغيل.

وإذا كنت تبحث عن محول لتطبيقات الطوبولوجيا الأمامية، فلدينامحول مستو إلى الأمام طوبولوجيا 100Wهو خيار عظيم. إنه يوفر أداءً موثوقًا به مع تردد رنين ذاتي محدد جيدًا.

خاتمة

في الختام، تردد الرنين الذاتي للمحولات المستوية هو عامل حاسم يمكن أن يؤثر بشكل كبير على أدائها. من خلال فهم العوامل التي تؤثر عليها وكيفية قياسها، يمكنك اتخاذ قرارات أكثر استنارة عند اختيار وتصميم المحولات المستوية لتطبيقاتك.

إذا كنت في السوق لشراء محولات مستوية عالية الجودة أو لديك أي أسئلة حول تردد الرنين الذاتي أو منتجاتنا، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في العثور على الحل الأمثل لاحتياجاتك. دعونا نبدأ محادثة ونرى كيف يمكننا العمل معًا!

مراجع

• "تصميم وتطبيقات إلكترونيات الطاقة عالية التردد" بقلم نيد موهان
• "المحولات المستوية: النظرية والتصميم والتطبيقات" بقلم جون سي فيريرا
