هل يمكن استخدام محول التيار المركزي لأغراض الحماية؟

في مجال الأنظمة الكهربائية، تعد الحماية أمرًا بالغ الأهمية. تعتمد سلامة وسلامة التركيبات الكهربائية بشكل كبير على الأداء السليم لأجهزة الحماية. أحد هذه الأجهزة التي غالبًا ما تكون موضع تساؤل فيما يتعلق بمدى ملاءمتها لأغراض الحماية هو محول التيار المركزي. كمورد لمحولات التيار المركزي، يُسألني كثيرًا ما إذا كان يمكن استخدام هذه المحولات بشكل فعال للحماية. في منشور المدونة هذا، سأتعمق في الجوانب الفنية لمحولات التيار المركزي واستكشف إمكاناتها لتطبيقات الحماية.

فهم مركز المحولات الحالية

محول التيار المركزي، كما يوحي الاسم، هو نوع من محولات التيار حيث يمر الموصل الأساسي عبر مركز قلب المحول. يتيح هذا التصميم سهولة التركيب وقياس التيار في مجموعة واسعة من الأنظمة الكهربائية. يعمل المحول على مبدأ الحث الكهرومغناطيسي، حيث يقوم التيار المتدفق عبر الموصل الأولي بتحريض تيار متناسب في الملف الثانوي. تُعرف نسبة التيار الأولي إلى التيار الثانوي بنسبة الدورات، وهي معلمة حاسمة في تحديد أداء المحول.

تتمثل الوظيفة الأساسية لمحول التيار المركزي في قياس التيار المتدفق في الدائرة. ويشيع استخدامه في تطبيقات القياس، حيث يلزم قياس دقيق لاستهلاك الطاقة الكهربائية. لكن يبقى السؤال: هل يمكن استخدام هذه المحولات أيضًا لأغراض الحماية؟ للإجابة على هذا السؤال، علينا أن نفهم متطلبات أنظمة الحماية وكيف يمكن لمحولات التيار المركزي أن تلبي تلك المتطلبات.

متطلبات أنظمة الحماية

تم تصميم أنظمة الحماية لاكتشاف الظروف غير الطبيعية في النظام الكهربائي واتخاذ الإجراء المناسب لعزل القسم المعيب. يمكن أن تشمل هذه الظروف غير الطبيعية التيار الزائد والدوائر القصيرة والأعطال الأرضية. المتطلبات الأساسية لنظام الحماية هي كما يلي:

• حساسية: يجب أن يكون نظام الحماية قادرًا على اكتشاف حتى التغيرات الصغيرة في التيار والتي تشير إلى حالة خلل. وهذا يتطلب درجة عالية من الدقة في القياس الحالي.
• سرعة: يجب أن يكون نظام الحماية قادرًا على الاستجابة بسرعة لحالة الخلل لتقليل الأضرار التي تلحق بالمعدات الكهربائية. وهذا يتطلب وقت استجابة سريع من جهاز الاستشعار الحالي.
• الانتقائية: يجب أن يكون نظام الحماية قادراً على التمييز بين الخلل في القسم المحمي وحالة التشغيل العادية في أجزاء أخرى من النظام. وهذا يتطلب درجة عالية من التمييز في القياس الحالي.

هل يمكن لمحولات التيار المركزي تلبية المتطلبات؟

الآن بعد أن فهمنا متطلبات أنظمة الحماية، دعونا نفحص كيف يمكن لمحولات التيار المركزي أن تلبي هذه المتطلبات.

حساسية

يمكن لمحولات التيار المركزي أن توفر دقة عالية في قياس التيار، وهو أمر ضروري لاكتشاف التغيرات الصغيرة في التيار التي تشير إلى حالة خطأ. يتم تحديد دقة محول التيار من خلال عدة عوامل، بما في ذلك نسبة اللفات، والمادة الأساسية، وتصميم الملف. ومن خلال اختيار هذه المعلمات بعناية، من الممكن تحقيق درجة عالية من الدقة في القياس الحالي.

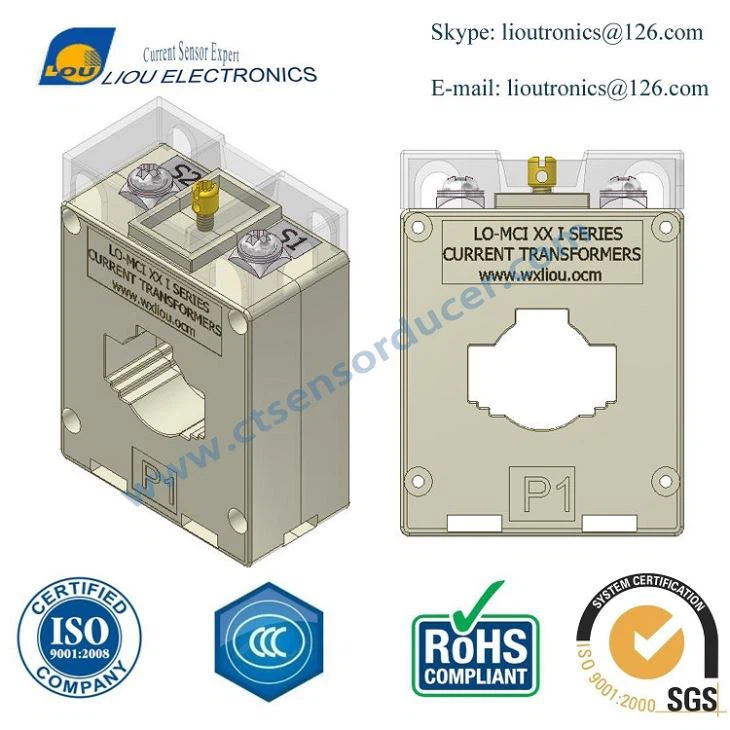

على سبيل المثال، لدينا200A: مركز 5A من خلال محول التيارتم تصميمه لتوفير قياس تيار دقيق بدرجة عالية من الحساسية. إنها تستخدم مادة أساسية عالية الجودة وتصميم لف دقيق لضمان أداء دقيق وموثوق.

سرعة

يتم تحديد وقت استجابة محول التيار المركزي من خلال الوقت الذي يستغرقه المجال المغناطيسي للتراكم في القلب وإحداث تيار في الملف الثانوي. عادةً ما يكون وقت الاستجابة سريعًا جدًا، في حدود المللي ثانية. وهذا يجعل محولات التيار المركزي مناسبة للاستخدام في أنظمة الحماية التي تتطلب استجابة سريعة لحالة الخطأ.

ملكنا5000 أمبير: محول تيار عالي 1 أمبير Lo-Mc120IIتم تصميمه ليوفر وقت استجابة سريع، مما يجعله مثاليًا للاستخدام في أنظمة الحماية التي تتطلب الكشف السريع عن الأخطاء وعزلها.

الانتقائية

يمكن لمحولات التيار المركزي أن توفر درجة عالية من التمييز في قياس التيار، وهو أمر ضروري للانتقائية في أنظمة الحماية. باستخدام نسبة دورات عالية، من الممكن تقليل التيار الثانوي إلى مستوى يمكن قياسه ومعالجته بسهولة بواسطة مرحل الحماية. يتيح ذلك لنظام الحماية التمييز بين الخلل في القسم المحمي وحالة التشغيل العادية في أجزاء أخرى من النظام.

ملكنا200A: مركز 5A من خلال مستشعر التيار Lo-Mc30Iتم تصميمه لتوفير درجة عالية من التمييز في القياس الحالي، مما يجعله مناسبًا للاستخدام في أنظمة الحماية التي تتطلب تشغيلًا انتقائيًا.

تطبيقات محولات التيار المركزي في أنظمة الحماية

استنادا إلى التحليل أعلاه، فمن الواضح أن محولات التيار المركزي يمكن استخدامها بشكل فعال لأغراض الحماية. فيما يلي بعض التطبيقات الشائعة لمحولات التيار المركزي في أنظمة الحماية:

• حماية التيار الزائد: يمكن استخدام محولات التيار المركزي للكشف عن حالات التيار الزائد في النظام الكهربائي. عندما يتجاوز التيار عتبة محددة مسبقًا، يمكن لمرحل الحماية أن يقوم بفصل قاطع الدائرة لعزل القسم المعيب.
• حماية ماس كهربائى: يمكن استخدام محولات التيار المركزي للكشف عن حالات الدائرة القصيرة في النظام الكهربائي. تتميز الدوائر القصيرة عادةً بتدفق تيار مرتفع جدًا، مما قد يتسبب في تلف المعدات الكهربائية. من خلال الكشف عن تيار الدائرة القصيرة، يمكن لنظام الحماية عزل القسم المعيب بسرعة لمنع المزيد من الضرر.
• الحماية من الأخطاء الأرضية: يمكن استخدام محولات التيار المركزي للكشف عن حالات العطل الأرضي في النظام الكهربائي. تحدث الأعطال الأرضية عندما يتلامس الموصل مع الأرض، مما قد يسبب موقفًا خطيرًا. من خلال الكشف عن تيار العطل الأرضي، يمكن لنظام الحماية عزل القسم المعيب بسرعة لمنع الصدمات الكهربائية ومخاطر الحريق.

خاتمة

في الختام، يمكن استخدام محولات التيار المركزي بشكل فعال لأغراض الحماية في الأنظمة الكهربائية. إنها توفر دقة عالية ووقت استجابة سريع وانتقائية عالية في القياس الحالي، وهي متطلبات أساسية لأنظمة الحماية. باعتبارنا موردًا لمحولات التيار المركزي، فإننا نقدم مجموعة واسعة من المنتجات المصممة خصيصًا لتطبيقات الحماية. إذا كنت تبحث عن حل موثوق وفعال لاحتياجات الحماية الخاصة بك، فنحن نشجعك على الاتصال بنا للمناقشة. لدينا الخبرة والخبرة لمساعدتك في اختيار محول التيار المركزي المناسب لتطبيقك المحدد.
